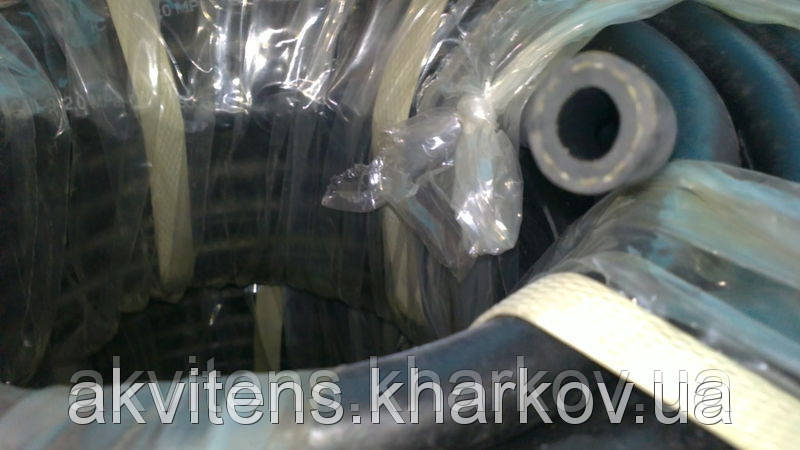

Рукав ацетиленовий I — 12,0 — 0,63 (ацетилен, пропан, бутан, міський газ) ГОСТ 9356-75 (100 м)

Кисневі рукави  ГОСТ 9356-75 застосовуються для подавання під тиском ацетилену, міського природного газу, пропану, бутану, рідкого палива та кисню до приладів, використовуваних для газового зварювання та різання металів.

Згідно з ГОСТ 9356-75 шланги кисневі підлягають експлуатації в районах із помірним і тропічним кліматом за температури довкілля від -350 °C до +700 °C, а в районах із холодним кліматом — від  -550 °C до +700 °C. Залежно від призначення та галузі застосування рукава кисневі відповідно до ГОСТ 9356-75 поділяються на такі класи.
I – рукави кисневі, призначені для подавання під тиском ацетилену, міського газу, пропану та бутану. Робочий тиск, на який розрахований шланг кисневий першого класу, становить 6,3 кгс/см2 (0,63 МПа).
II – шланги кисневі, використовувані для подавання рідкого палива: бензину А-72, уайт-спіриту, гасину або сумішей зазначених рідин під час робочого тиску 6,3 кгс/см2 (0,63 МПа).
III – шланги кисневі, експлуатовані для подавання кисню під тиском  20 кгс/см2 (2,0 МПа) і 40 кгс/см2 (4,0 МПа).

Умовне позначення шланга кисневого Згідно з ГОСТ 9356-75 містить найменування виробу, зазначення класу, значення внутрішнього діаметра в міліметрах, значення величини розрахунку в МПа, за потреби, кліматичне виконання, а також зазначення ГОСТ 9356-75. Приклад умовного позначення кисневого рукава I класу з внутрішнім діаметром 16 мм, розрахованого на робочий тиск 0,63 МПа, працездатного в районах із тропічним кліматом: Рукав I-16-0,63-Т ГОСТ 9356-75.

Рукави кисневі, призначені для експлуатації в районах із холодним кліматом, мають у позначенні символи «ХЛ». Виготовлення шлангів кисневих для помірного клімату, згідно з ГОСТ 9356-75, додаткового маркувального символу не передбачає. Рукави кисневі складаються з внутрішнього гумового шару, ниткового каркаса з бавовняного волокна або на основі не просочених і просочених хімічних волокон і зовнішнього гумового шару.

Залежно від призначення та галузі застосування кисневі рукави мають різне забарвлення. Червоний колір рукава кисневого свідчить про те, що виріб належить до I класу, і призначений для подавання ацетилену, міського газу, пропану або бутану, жовтий — шланги кисневі II класу, для подавання рідких видів палива та синій — вироби III класу для подавання кисню. Допускається чорний колір зовнішньої поверхні кисневого рукава, водночас позначення класу виробу наноситься у формі двох кольорових смуг. Рукави кисневі є гнучкими виробами та за мінімального радіуса  вигину зміна зовнішнього діаметра виробу не перевищує 10%.

Критерії візуального контролю якості шланга кисневого. Шланги кисневі виготовлені відповідно до вимог ГОСТ 9356-75 не мають мати на поверхні внутрішнього гумового шару складок, пористостей, бульбашок і тріщин. Зовнішня поверхня кисневого рукава не має містити бульбашок, відшарувань і оголених ділянок силового каркаса. Для уточнення критеріїв візуального відкидання виробів використовують контрольний зразок, затверджений у встановленому порядку.

Рукави кисневі приймаються партіями. Під партією розуміють вироби одного класу та розміру в кількості загальною довжиною не більш ніж 2000 метрів. Кожна партія шлангів кисневих супроводжується документом про якість, що містить таку інформацію:
- товарний знак або товарний знак і найменування підприємства — виробник;
- найменування кисневих рукавів, клас, внутрішній діаметр, робочий тиск і загальну довжину;
- номер партії;
- місяць і рік виготовлення;
- позначення ГОСТ 9356-75;
- штамп секції технічного контролю, що підтверджує відповідність якості рукавів кисневих вимогам ГОСТ 9356-75.

Для перевірки відповідності якості шлангів кисневих вимогам ГОСТ 9356-75 виробу піддають приймально-системі випробування по зовнішньому вигляду (конструкція, колір, розмір), випробування на герметичність під час гідравлічних тисків, на міцність у разі розривання гідравлічним тиском, випробування на бензостійкість внутрішнього шару (для рукавів кисневих II класу), випробування міцності зв'язків між елементами виробу, контролю стану внутрішньої поверхні.

Маркування

Кожен шланг кисневий підлягає маркуванню. Кожен виріб по всій довжині, або з інтервалами, підлягає нанесенню методом тиснення, незмивною фарбою або іншим методом, що гарантує чіткість і збереження позначення, маркування. Маркування рукави кисневого містить найменування або товарний знак підприємства-виробника, клас виробу, позначення внутрішнього діаметра, дату виготовлення (місяць і дві останні цифри року), величину розрахункового тиску, позначення ГОСТ 9356-75.

ГОСТ 9356-75 допускає маркування на ярлику для шлангів кисневих діаметром 6,3 мм. Для кольорових кисневих рукавів колір фарби для маркування має бути білим, на рукавах кисневих із чорною поверхнею колір маркування має відповідати класу виробу.

Транспортування

Рукави кисневі підлягають транспортуванню всіма різновидами критих транспортних засобів відповідно до правил перевезення вантажів, що діють для транспорту кожного виду.
Водночас кожна партія рукавів кисневих супроводжується транспортним маркуванням із зазначенням класу рукавів, діаметра, загальної довжини та позначення ГОСТ 9356-75.

Умови зберігання

Шланги кисневі підлягають зберіганню в приміщеннях за температури від -200 °C до +250 °C. Вироби мають зберігатися в бухтах заввишки не більш ніж півтора метра або в розправленому вигляді та розміщуватися на відстані не менш ніж один метр від приладів тепловипромінювальних. У разі зберігання шлангів кисневих в умовах негативних температур, вироби перед монтажем мають бути витримані за кімнатної температури не менш ніж 24 години.

Під час зберігання рукави кисневі мають бути екрановані від потрапляння прямих сонячних і теплових променів, надійно захищені від потрапляння на вироби олій, бензину, гасину або їх парів, а також від кислот, лугів та інших речовин, здатних руйнувати гуму або нітявий каркас. Заборонене зберігання кисневих рукавів поблизу електронного та іншого обладнання, здатного до виділення озону, а також поблизу штучних джерел світла, що виділяють ультрафіолетові промені.

Гарантії

Виробник гарантує відповідність кисневих рукавів вимогам Національного Стандарта — ГОСТ 9356-75. У разі дотримання умов транспортування та зберігання гарантійний термін зберігання кисневих рукавів становить два роки з моменту їх виготовлення. Гарантійний термін експлуатації, за умови правильного монтажу виробів, є в межах гарантійного терміну зберігання кисневих рукавів і становить один рік.

Рукави для газового зварювання   ГОСТ 9356-75

Рукави гумові для газового зварювання та різання металів ГОСТ 9356-75, застосовуються для подавання під тиском газів, рідкого палива, кисню до приладів для газового зварювання та різання металів.

Рукави складаються з внутрішнього гумового шару, ниткового каркаса та зовнішнього кольорового гумового шару, що відповідає за кольором його призначенням.

Рукави можуть виготовлятися з гуми чорного кольору для всіх класів із позначенням класу рукава двома кольоровими смугами на зовнішньому шарі.

Рукави працездатні за температури мінус 35 °C до 70 °C; для холодного клімату від мінус 55 °C до 70 °C.
